Cable óptico de fibra GYTS de venta caliente
Descripción

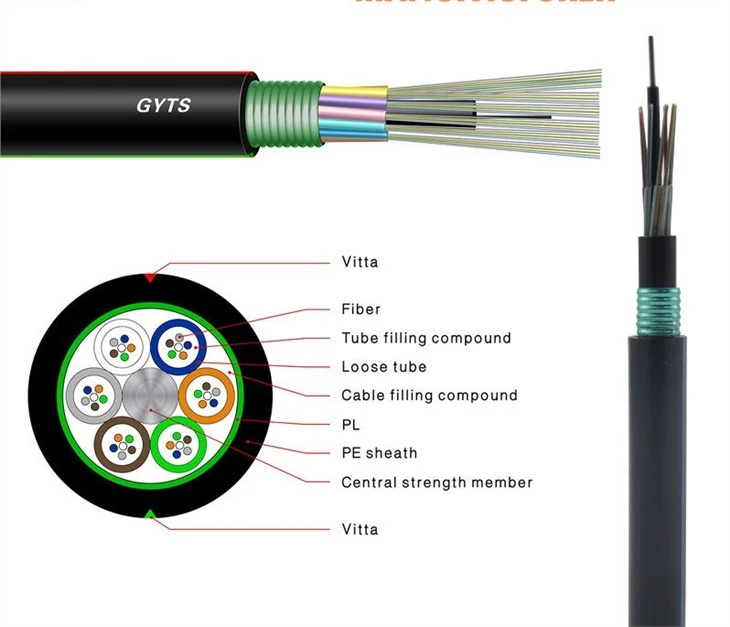

Las fibras, de 200/250 μm, se colocan en un tubo holgado de plástico de alto módulo. Los tubos están llenos de un compuesto de relleno resistente al agua. Un plástico reforzado con fibra (FRP) se ubica en el centro del núcleo como un miembro de resistencia no metálico. Los tubos (y los rellenos) están trenzados alrededor del elemento de refuerzo en un núcleo compacto y circular. Después de llenar el núcleo del cable con el compuesto de relleno para protegerlo de la entrada de agua, el cable se completa con una cubierta de PE.
Características:
·Buenas prestaciones mecánicas y de temperatura
·Tubo holgado de alta resistencia resistente a la hidrólisis
·Compuesto especial de relleno de tubos que asegura una protección crítica de la fibra
·Buena capacidad de aplastamiento y suave
·Adopte las siguientes medidas para asegurar la función de estanqueidad:
·elemento único de refuerzo central no metálico
·Compuesto especial de relleno de tubos que asegura una protección crítica de la fibra
·completamente lleno de fibra
Estándares
El cable GYTS cumple con el estándar YD/T 901-2001así como con IEC 60794-1.
Características ópticas
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
| Atenuación (más 20ºC) |
@850nm | Menor o igual a 3.0 dB/km | Menor o igual a 3.0 dB/km | ||
| @1300nm | Menor o igual a 1.0 dB/km | Menor o igual a 1.0 dB/km | |||
| @1310nm | Menor o igual a 0.36 dB/km | Menor o igual a 0.40 dB/km | |||
| @1550nm | Menor o igual a 0.22 dB/km | Menor o igual a 0.23dB/km | |||
| Banda ancha (Clase A) |
@850nm | Mayor o igual a 500 MHz·km | Mayor o igual a 200 MHz·km | ||
| @1300nm | Mayor o igual a 1000 MHz·km | Mayor o igual a 600 MHz·km | |||
| Apertura numérica | {{0}}.200±0.015NA | {{0}}.275±0.015NA | |||
| Longitud de onda de corte del cable | Menor o igual a 1260nm | Menor o igual a 1480nm | |||
Parámetros técnicos
| Tipo de cable | Recuento de fibra | tubos | Rellenos | Diámetro del cable milímetro |
Peso del cable kg/km | Resistencia a la tracción Largo/Corto Plazo N |
Resistencia al aplastamiento Largo/Corto Plazo N/100 mm |
Radio de curvatura Dinámica estática milímetro |
| GTS-2~6 | 2~6 | 1 | 4 | 10.2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GTS-8~12 | 8~12 | 2 | 3 | 10.2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GTS-14~18 | 14~18 | 3 | 2 | 10.2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GTS-20~24 | 20~24 | 4 | 1 | 10.2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GTS-26~30 | 26~30 | 5 | 0 | 10.2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GTS-32~36 | 32~36 | 6 | 0 | 10.6 | 129 | 1000/3000 | 300/1000 | 10D/20D |
| GTS-38~48 | 38~48 | 4 | 1 | 11.2 | 141 | 1000/3000 | 300/1000 | 10D/20D |
| GTS-50~60 | 50~60 | 5 | 0 | 11.2 | 141 | 1000/3000 | 300/1000 | 10D/20D |
| GTS-62~72 | 62~72 | 6 | 0 | 12.0 | 159 | 1000/3000 | 300/1000 | 10D/20D |
| GTS-74~84 | 74~84 | 7 | 1 | 13.6 | 209 | 1000/3000 | 300/1000 | 10D/20D |
| GTS-86~96 | 86~96 | 8 | 0 | 13.6 | 209 | 1000/3000 | 300/1000 | 10D/20D |
| GTS-98~108 | 98~108 | 9 | 1 | 15.4 | 232 | 1000/3000 | 300/1000 | 10D/20D |
| GTS-110~120 | 110~120 | 10 | 0 | 15.4 | 232 | 1000/3000 | 300/1000 | 10D/20D |
| GTS-122~132 | 122~132 | 11 | 1 | 17.2 | 280 | 1000/3000 | 300/1000 | 10D/20D |
| GTS-134~144 | 134~144 | 12 | 0 | 17.2 | 280 | 1000/3000 | 300/1000 | 10D/20D |
Temperatura de almacenamiento/funcionamiento: -40ºC a más 70ºC
