Cable óptico ASU

El cable de fibra óptica ASU 80 6 se recomienda para sistemas de cableado estructurado para tráfico de voz, datos e imágenes, con distribución en el campus, entre edificios, que requieren interconexiones ópticas externas.

Envíeconsulta

Descargar

Introducción del producto

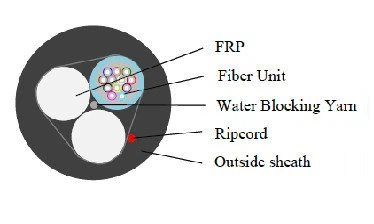

El Cable de Fibra Óptica ASU 80 6 se recomienda para sistemas de cableado estructurado para tráfico de voz, datos e imágenes, con distribución en campus, entre edificios, que requieran interconexiones ópticas externas. Instalaciones aéreas externas, con lanzamiento directo entre postes para luces máximas de hasta 80m.El cable GYFY(ASU) es un tubo suelto trenzado, las fibras, de 250 um, se colocan en un tubo suelto hecho de plásticos de alto módulo. Los tubos están llenos de un compuesto de relleno resistente al agua. Los tubos y el FRP (plástico reforzado con fibra) están trenzados en un núcleo de cable compacto y circular. El cable se completa con una cubierta exterior de PE.

Aplicaciones

- Instalación en redes troncales LAN de media y larga distancia, donde se requiere un cable compacto y robusto.

Características

l El cable es un modelo de Mini ADSS

l Se puede instalar sin cortar la corriente.

l Peso ligero y diámetro pequeño que reduce la carga causada

l Buen comportamiento de resistencia a la tracción y temperatura.

l Estructura simple, bajo costo, fácil de colocar.

l La vida útil del diseño es de más de 30 años.

l Aplicación: autosuficiente

Normas:

El cable ADSS cumple con el estándar IEEE 1222-2004 así como con IEC60794-1

Datos técnicos

- Capacidad de transmisión en 1310nm y 1550nm.

- Cables para una longitud máxima de hasta 80 metros.

- Cantidad de fibras ópticas: 6.

- Diámetro externo nominal (mm) 6,6±0,3.

- Peso Neto Nominal (kg/km) 50±10.

- Cable totalmente dieléctrico.

- Fibra monomodo G.652D.

Embalaje y marcado

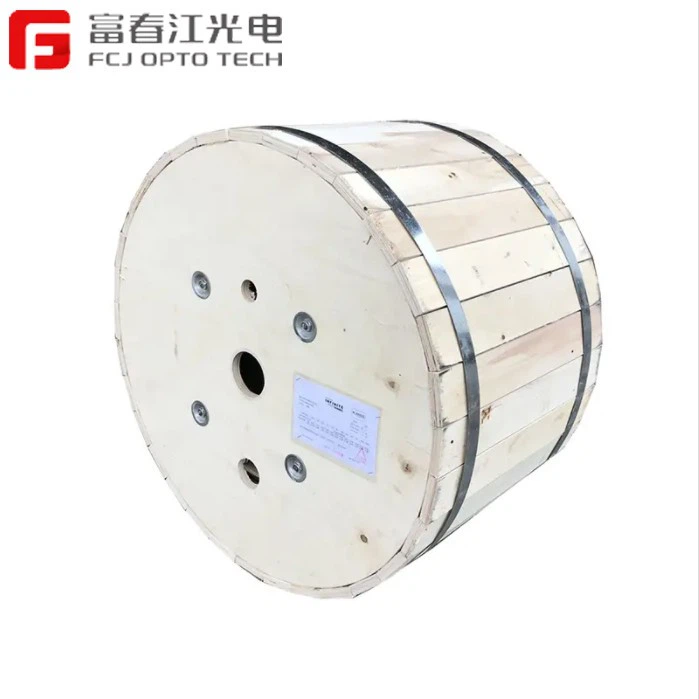

Cada tramo individual de cable se enrollará en un tambor de madera fumigado.

Cubierto por una lámina protectora de plástico

Sellado por fuertes listones de madera.

Se reservará al menos 1 m del extremo interior del cable para pruebas.

Longitud del tambor: La longitud estándar del tambor es de 3,000m ±2%; según sea necesario

5.2 Marcado del tambor (puede según el requisito de la especificación técnica) Nombre del fabricante;

Año y mes de fabricación Rollo — flecha de dirección;

Longitud del tambor; Peso bruto/neto.

Honor empresarial

Características ópticas
		G.652.D	G.657A1	G.657A2	50/125Hola	62.5/125Hola
Atenuación	@850Hola				Menor o igual a 3,0dB/Km	Menor o igual a 3,0dB/Km
	@1300Hola				Menor o igual a 1,0dB/Km	Menor o igual a 1,0dB/Km
	@1310Hola	Menor o igual a 0,34dB/Km	Menor o igual a 0,35dB/Km	Menor o igual a 0,35dB/Km
	@1383Hola	Menor o igual a 0,34dB/Km	Menor o igual a 0,35dB/Km	Menor o igual a 0,35dB/Km
	@1550Hola	Menor o igual a 0,20dB/Km	Menor o igual a 0,21dB/Km	Menor o igual a 0,21dB/Km
Ancho de banda (Clase A)	@850Hola				Mayor o igual a500 MHz·Kilómetros	Mayor o igual a 200MHz·Kilómetros
Ancho de banda (Clase A)	@1300Hola				Mayor o igual a 1000megahercio·Kilómetros	Mayor o igual a 600MHz·Kilómetros
Longitud de onda de corte del cableλC.C.		Menor o igual a1260 nm	Menor o igual a1260 nm	Menor o igual a1260 nm

Parámetros técnicos
Recuento de fibra	Lapso (m)	Diámetro del cable (mm)	Peso del cable (Kg/Km)	Resistencia a la tracción (MAT) (N)	Resistencia al aplastamiento a largo/corto plazo (N/100 mm)	Radio de curvatura estático/dinámico (mm)
12	80	6.4	35	1200	1000/2200	10D/20D
12	120	6.8	38	1500	1000/2200	10D/20D
24	100	7.0	45	1500	1000/2200	10D/20D
