Cable Óptico GYTA No Blindado

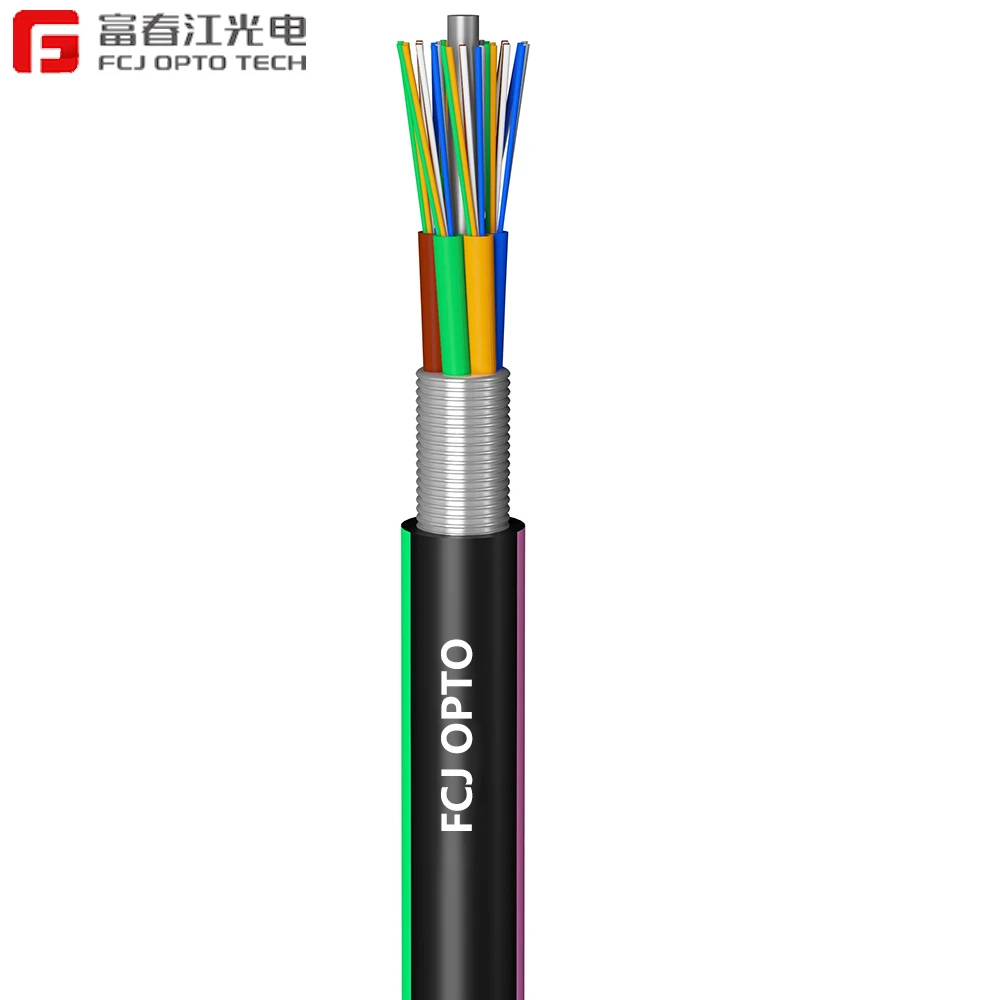

Descripción del cable óptico GYTA no blindado
Las fibras, de 250 μm, se colocan en un tubo holgado de plástico de alto módulo. Los tubos están llenos de un compuesto de relleno resistente al agua. Un alambre de acero, a veces revestido con polietileno (PE) para cables con un alto número de fibras, se ubica en el centro del núcleo como miembro de resistencia metálica. Los tubos (y los rellenos) se trenzan alrededor del elemento de refuerzo en un núcleo de cable compacto y circular. Se aplica un laminado de polietileno de aluminio (APL) alrededor del núcleo del cable, que se rellena con el compuesto de relleno para protegerlo de la entrada de agua. Luego, el cable se completa con una funda de PE.
Características del Cable Óptico GYTA No Blindado
· Buen comportamiento mecánico y de temperatura
· Tubo de looes de alta resistencia que es resistente a la hidrólisis
· Compuesto especial de relleno de tubos que garantiza una protección crítica de la fibra
· La estructura compacta especialmente diseñada es buena para evitar que los tubos sueltos se encojan
· La cubierta de PE protege el cable de la radiación ultravioleta
· Se toman las siguientes medidas para garantizar la estanqueidad del cable:
- Alambre de acero utilizado como elemento de fuerza central
- Compuesto de relleno de tubos sueltos
- 100 por ciento de relleno del núcleo del cable
- Barrera de humedad APL
Estándares
El cable óptico GYTA no blindado cumple con el estándar YD/T 901-2001así como con IEC 60794-1.
Características ópticas
|
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
Atenuación ( más 20 grados ) |
@850nm |
|
|
Menor o igual a 3.0 dB/km |
Menor o igual a 3.0 dB/km |
|
@1300nm |
|
|
Menor o igual a 1.0 dB/km |
Menor o igual a 1.0 dB/km |
|
|
@1310nm |
Menor o igual a 0.36 dB/km |
Menor o igual a 0.40 dB/km |
|
|
|
|
@1550nm |
Menor o igual a 0.22 dB/km |
Menor o igual a 0.23dB/km |
|
|
|
|
Ancho de banda (Clase A) |
@850nm |
|
|
Mayor o igual a 500 MHz·km |
Mayor o igual a 200 MHz·km |
|
@1300nm |
|
|
Mayor o igual a 1000 MHz·km |
Mayor o igual a 600 MHz·km |
|
|
Apertura numérica |
|
|
{{0}}.200±0.015NA |
{{0}}.275±0.015NA |
|
|
Longitud de onda de corte del cable |
Menor o igual a 1260nm |
Menor o igual a 1480nm |
|
|
|
Parámetros técnicos
|
Tipo de cable |
Recuento de fibra |
tubos |
Rellenos |
Diámetro del cable milímetro |
Peso del cable kg/km |
Fuerza de Tensión Largo/Corto Plazo N |
Resistencia al aplastamiento Largo/Corto Plazo N/100 mm |
Radio de curvatura
Dinámica estática milímetro |
|
GYTA-2~6 |
2~6 |
1 |
4 |
9.7 |
90 |
600/1500 |
300/1000 |
10D/20D |
|
GYTA-8~12 |
8~12 |
2 |
3 |
9.7 |
90 |
600/1500 |
300/1000 |
10D/20D |
|
GYTA-14~18 |
14~18 |
3 |
2 |
9.7 |
90 |
600/1500 |
300/1000 |
10D/20D |
|
GYTA-20~24 |
20~24 |
4 |
1 |
9.7 |
90 |
600/1500 |
300/1000 |
10D/20D |
|
GITA-26~30 |
26~30 |
5 |
0 |
9.7 |
90 |
600/1500 |
300/1000 |
10D/20D |
|
GITA-32~36 |
32~36 |
6 |
0 |
10.2 |
104 |
1000/3000 |
300/1000 |
10D/20D |
|
GITA-38~48 |
38~48 |
4 |
1 |
11.0 |
117 |
1000/3000 |
300/1000 |
10D/20D |
|
GITA-50~60 |
50~60 |
5 |
0 |
11.0 |
117 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTA-62~72 |
62~72 |
6 |
0 |
11.5 |
126 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTA-74~84 |
74~84 |
7 |
1 |
13.4 |
154 |
1000/3000 |
300/1000 |
10D/20D |
|
GITA-86~96 |
86~96 |
8 |
0 |
13.4 |
154 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTA-98~108 |
98~108 |
9 |
1 |
14.8 |
185 |
1000/3000 |
300/1000 |
10D/20D |
|
GITA-110~120 |
110~120 |
10 |
0 |
14.8 |
185 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTA-122~132 |
122~132 |
11 |
1 |
16.9 |
228 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTA-134~144 |
134~144 |
12 |
0 |
16.9 |
228 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTA-146~216 |
146~216 |
|
|
16.9 |
233 |
1000/3000 |
300/1000 |
10D/20D |
Temperatura de almacenamiento/funcionamiento: -40 grados a más 70 grados
